Кратко представяне
Датчикът за измерване на опън в дизайн тип S- е прецизен сензор за сила, способен да измерва точно силите на опън както в промишлени, така и в лабораторни условия. Неговата компактна "S" форма му позволява да се справя с двупосочно натоварване, като същевременно поддържа висока чувствителност и надеждност.
Характеристика
1. Клетката за измерване на напрежението обикновено е изработена от здрава легирана стомана, за да издържа на големи натоварвания и да устои на деформация с течение на времето.
2. Разполага с адхезивно запечатване (уплътняване с лепило) за защита на вътрешните напрегнати елементи от влага, прах и корозивни вещества.
3. Клетката за измерване на напрежението работи на принципа на високо-прецизното съпротивление при деформация, където механичното удължение или компресия променя електрическото съпротивление, за да произведе измерим изходен сигнал.
Основна спецификация
| Диапазон на натоварване | 50 кг, 100 кг, 200 кг, 300 кг, 500 кг, 1000 кг, 2000 кг, 3000 кг, 5000 кг |
| Номинална мощност (mV/V) | 2,0 ± 0,005mV/V |
| Всеобхватна грешка | 0,02% FS |
| Входно/изходно съпротивление (Ω) | 81±4/350±1 |
| Спецификация на дължината на проводника | Φ6 * 5m Или персонализирани по заявка |
| Метод на окабеляване | Зелено---------Възбуждане+ Черно--------Възбуда- Бяло---------Сигнал+ Червено ---------Сигнал- Жълто--------Sense+ Синьо-------- Усещане-- Щит--------жълт (дълъг) |
Приложение
Датчикът за натоварване на опън обикновено се използва в заводи за дозиране на цимент, системи за повдигане над главата, кранови везни, мониторинг на напрежението на кабелите и машини за изпитване на материали, осигурявайки точен контрол на силата в взискателни среди.
Модел ZH-ST5 Подробна спецификация
|
Капацитет |
50,100, 200, 300, 500,1000, 2000, 3000, 5000 кг |
Материал |
Легирана стомана |
|
Номинална мощност (mV/V) |
2.0 ± 0.005 |
Не{0}}линейност |
±0,02%FS |
|
Хистерезис |
±0,02%FS |
Повторяемост |
±0,01%FS |
|
Пълзене (30 минути) |
±0,02%FS |
Нулев баланс |
±1,00% FS |
|
Температурен ефект на нула |
±0,02%FS/10 градуса |
Температурен ефект върху изхода |
±0,02%FS/10 градуса |
|
Входно съпротивление (Ω) |
381±4 |
Изходно съпротивление (Ω) |
350±1 |
|
Изолационно съпротивление |
По-голямо или равно на 5000MΩ |
Напрежение на възбуждане |
5V-15V(DC) |
|
Компенсиран температурен диапазон |
-10~+50 градуса |
Работен температурен диапазон |
-20~+70 градуса |
|
Безопасно претоварване |
150% FS |
Разрушително натоварване |
300% FS |
|
Кабел |
Φ6 X 5 M Или персонализирани по заявка |
Код на цвета на кабела |
Вход: зелено + черно- Изход: бяло+червено - Усещане: жълто+синьо- Щит: жълт (дълъг) Или персонализирани по заявка |

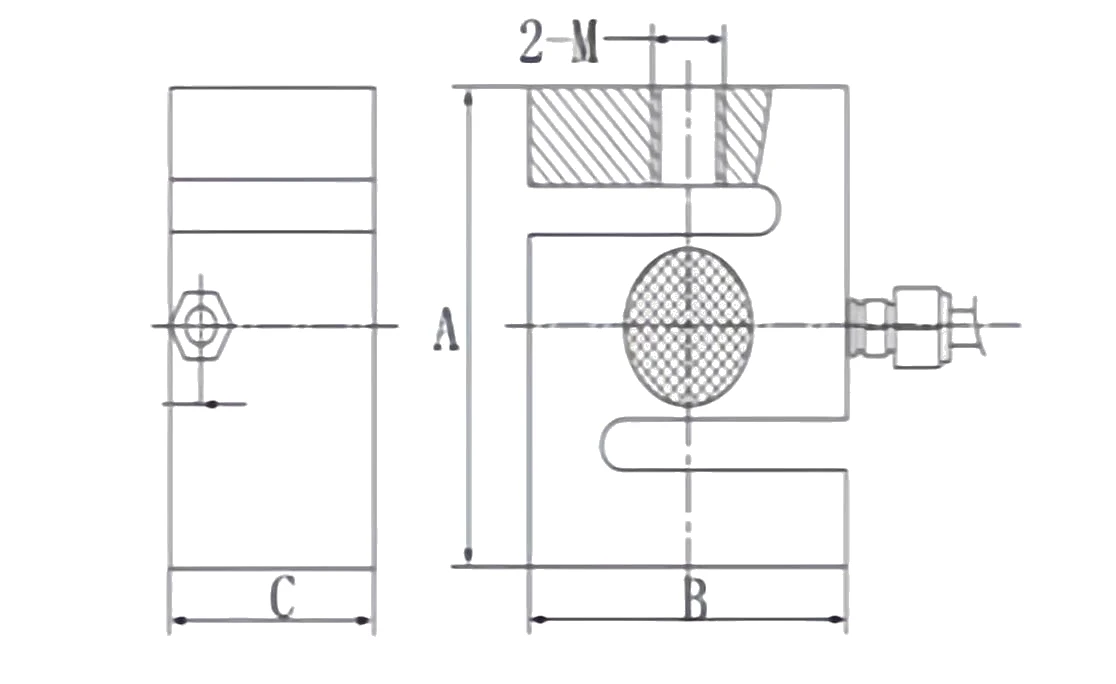

Контурна диаграма
Таблица с конкретни размери
|
Номинално натоварване (кг) |
A |
B |
C |
M |
|
50/100/200 |
77 |
50.8 |
18.5 |
M10×1 |
|
300 |
77 |
50.8 |
24.4 |
M10×1 |
|
500 |
77 |
50.8 |
24.4 |
M12×1 |
|
1000 |
77 |
50.8 |
36 |
M12×1 |
|
2000 |
86 |
70 |
45 |
M16×1.5 |
|
3000 |
100 |
80 |
50 |
M18×1.5 |
|
5000 |
130 |
92 |
58 |
M20×2 |
