Кратко представяне

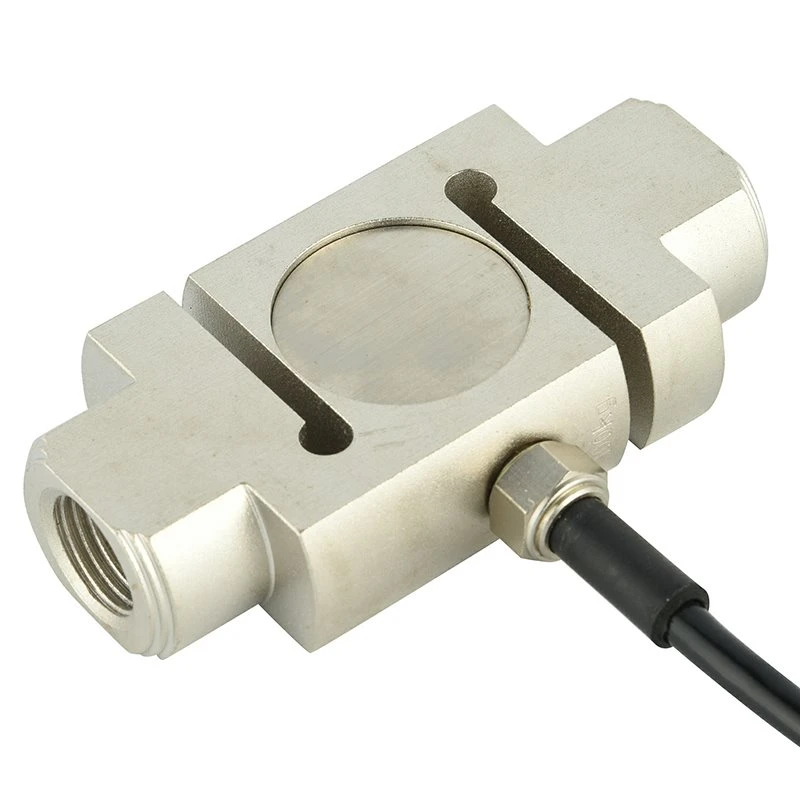

S Beam тензодатчикът е устройство-за измерване на сила с "S"-образна структура, оптимизирано за точно измерване на силите на опън и на компресия. Той работи на принципа на тензодатчици, които откриват деформация, причинена от приложеното натоварване, и я преобразуват в електрически изход.
Характеристика
1. Произведени от високо{1}}легирана стомана или неръждаема стомана, за да се гарантира издръжливост и устойчивост на износване, корозия или температурни промени.
2. Запечатан с помощта на лепило (запечатване с лепило) за защита на вътрешните компоненти от влага, прах и други замърсители от околната среда.
3. S Beam тензодатчикът използва технология за измерване на напрежението за прецизно измерване на механичната деформация, осигурявайки стабилни и повтарящи се показания в различни диапазони на сила.
Основна спецификация
| Диапазон на натоварване | 100 кг, 200 кг, 300 кг, 500 кг, 700 кг, 1000 кг |
| Номинална мощност (mV/V) | 2,0 ± 0,005mV/V |
| Всеобхватна грешка | 0,03% FS |
| Входно/изходно съпротивление (Ω) | 650±10/650±5 |
| Спецификация на дължината на проводника | Φ 5 * 3 m Или персонализирани по заявка |
| Метод на окабеляване | Червено --------Възбуда+ Черно--------Възбуда- Зелено-----Сигнал+ Бял -------Сигнал- |
Приложение
Натоварващата клетка S Beam се използва широко в машини за горещо и студено пресоване, оборудване за изпитване на материали, системи за претегляне на бункери и резервоари, кранови везни и тестови платформи за опън/компресия, където надеждното измерване на силата е от съществено значение.
Модел ZH-ST3 Подробна спецификация
|
Капацитет |
100,200,300,500,700,1000 кг |
Материал |
Легирана стомана/неръждаема стомана |
|
Номинална мощност (mV/V) |
2.0 ± 0.005 |
Не{0}}линейност |
±0,03%FS |
|
Хистерезис |
±0,03%FS |
Повторяемост |
±0,01%FS |
|
Пълзене (30 минути) |
±0,05%FS |
Нулев баланс |
±1,00% FS |
|
Температурен ефект на нула |
±0,05%FS/10 градуса |
Температурен ефект върху изхода |
±0,05%FS/10 градуса |
|
Входно съпротивление (Ω) |
650±10 |
Изходно съпротивление (Ω) |
650±5 |
|
Изолационно съпротивление |
По-голямо или равно на 5000MΩ |
Напрежение на възбуждане |
5V-10V(DC) |
|
Компенсиран температурен диапазон |
-10~+50 градуса |
Работен температурен диапазон |
-20~+60 градуса |
|
Безопасно претоварване |
120% FS |
Разрушително натоварване |
150% FS |
|
Кабел |
Φ 5 X 3 M Или персонализирани по заявка |
Код на цвета на кабела |
Вход: червено+черно- Изход: зелено+бяло- |

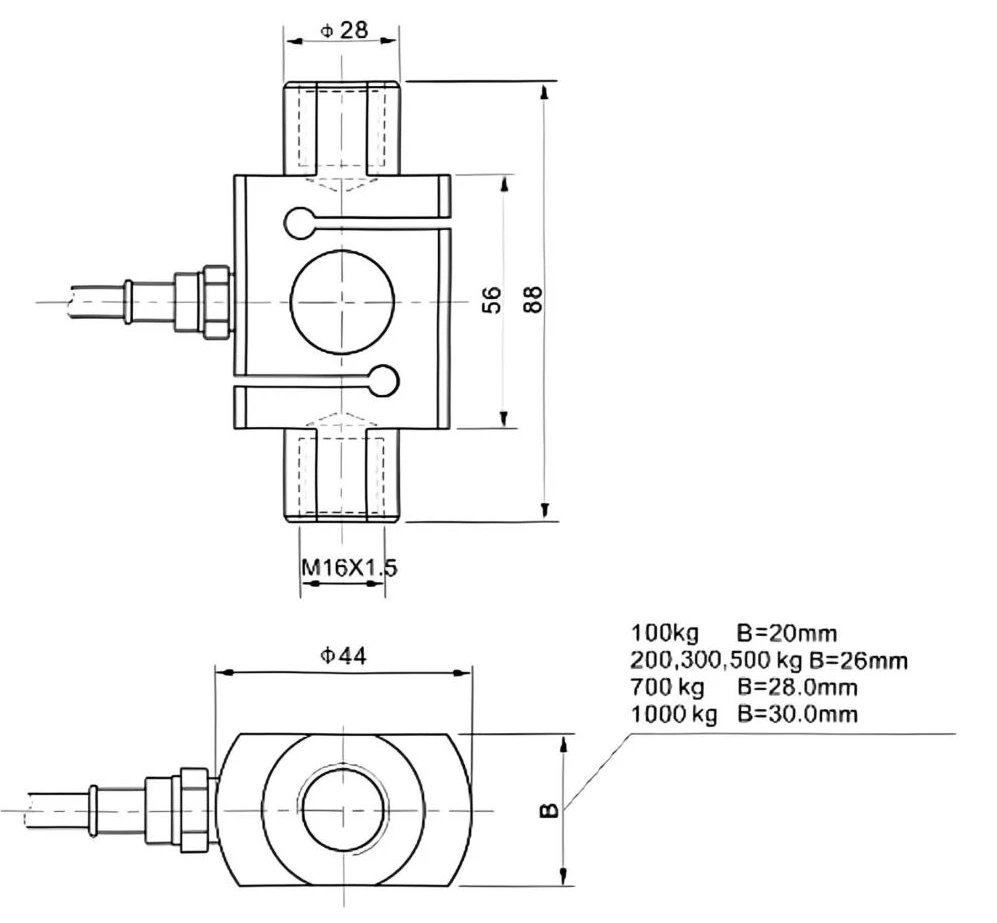

Контурна диаграма
