Кратко представяне
Безжичният сензор за натоварване е компактно устройство,-захранвано с батерии, което измерва сила или тегло и предава данни чрез радиочестота, което го прави идеален за наблюдение на кранове и подемно оборудване.
Характеристика
1. Позволява-наблюдение на натоварването в реално време без физически кабели, намалявайки сложността на инсталацията и риска от заплитане.
2. Безжичният сензор за натоварване е снабден със стабилни протоколи за криптиране, за да осигури сигурна комуникация без{1}}смущения на дълги разстояния.
3.Проектирани със здрави корпуси и устойчиви на удар-стойки, за да издържат на вибрации и тежки работни среди.
Основна спецификация
| Диапазон на натоварване | 3-10t |
| Номинална мощност (mV/V) | 2,0±0,1mV/V |
| Всеобхватна грешка | ±0,02%FS |
| Входно/изходно съпротивление (Ω) | 385±15/350±5 |
| Спецификация на дължината на проводника | Φ4 X 0,5 M Или персонализирани по заявка |
| Метод на окабеляване | Червено --------Възбуда+ Черно--------Възбуда- Зелено-----Сигнал+ Бял -------Сигнал- |
Приложение
1. Използва се в мобилни и мостови кранове за предотвратяване на условия на претоварване и подобряване на оперативната безопасност.
2. Безжичният сензор за натоварване се използва при инспекции на такелаж и повдигане за временни настройки, където окабеляването е непрактично.
3. Прилага се в строителството и пристанищната логистика за динамично проследяване на товара върху подемни механизми и разпределителни греди.
Модел ZH-CS3 Подробна спецификация
|
Капацитет |
3-10t |
Материал |
Легирана стомана |
|
Номинална мощност (mV/V) |
2.0±0.1 |
Не{0}}линейност |
±0,02%FS |
|
Хистерезис |
±0,02%FS |
Повторяемост |
±0,01%FS |
|
Пълзене (30 минути) |
±0,02%FS |
Нулев баланс |
±1,00% FS |
|
Температурен ефект на нула |
±0,02%FS/10 градуса |
Температурен ефект върху изхода |
±0,02%FS/10 градуса |
|
Входно съпротивление (Ω) |
385±15 |
Изходно съпротивление (Ω) |
350±5 |
|
Изолационно съпротивление |
По-голямо или равно на 5000MΩ |
Напрежение на възбуждане |
5V-10V(DC) |
|
Компенсиран температурен диапазон |
-10~+50 градуса |
Работен температурен диапазон |
-20~+60 градуса |
|
Безопасно претоварване |
120% FS |
Разрушително натоварване |
150% FS |
|
Кабел |
Φ4 X 0.5 M Или персонализирани по заявка |
Код на цвета на кабела |
Вход: червено+черно- Изход: зелено+бяло- |

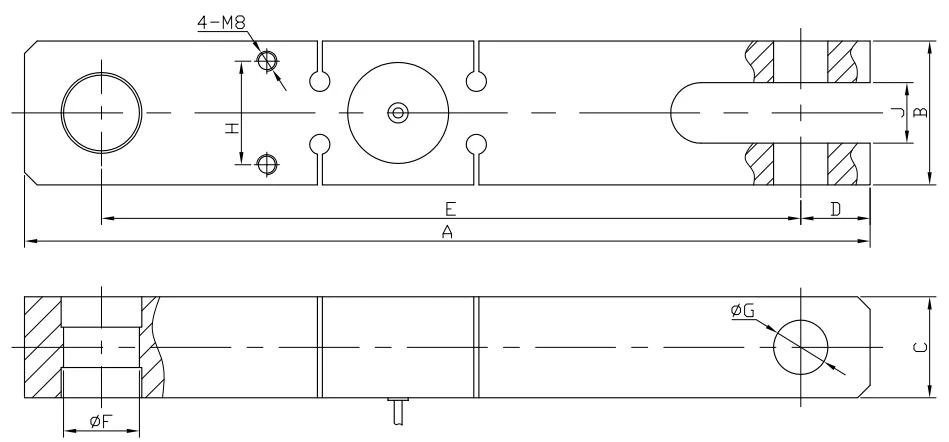

Контурна диаграма
Таблица с конкретни размери
|
Номинално натоварване (t) |
A |
B |
C |
D |
E |
F |
G |
H |
J |
|
3 |
335 |
57 |
40 |
27.5 |
277.0 |
30 |
21.5 |
45 |
24 |
|
5 |
362 |
68 |
45 |
28.0 |
298.5 |
35 |
26.0 |
50 |
26 |
|
10 |
384 |
83 |
55 |
34.5 |
307.5 |
40 |
32.4 |
60 |
32 |
