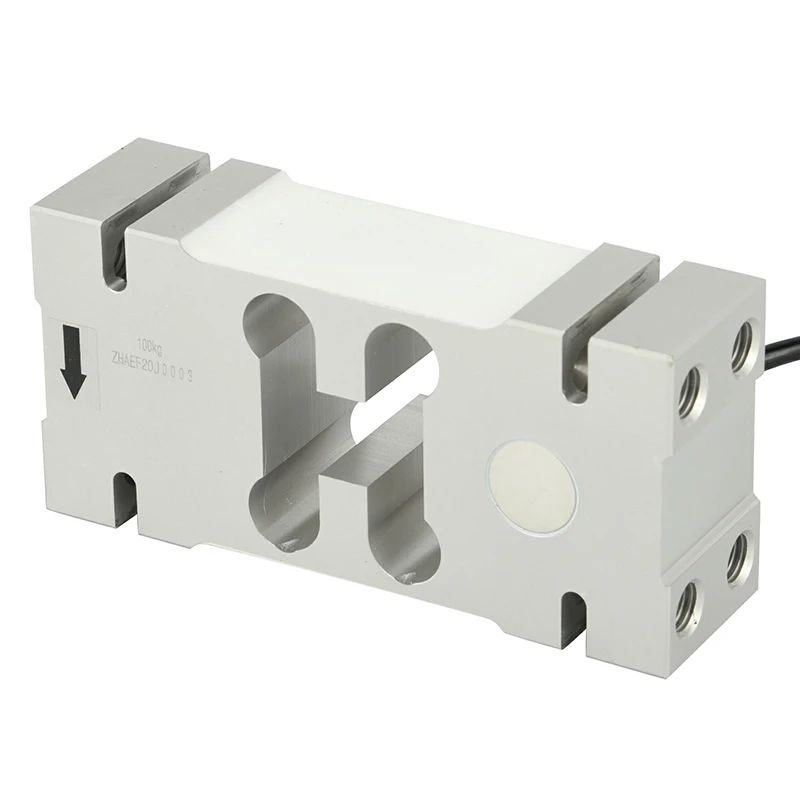

Кратко представяне
Широко използван в търговски и леки промишлени приложения за претегляне, като щандове в супермаркети, медицински устройства и опаковъчни машини, алуминиевата едноточкова-точкова динамометрична клетка осигурява надеждна работа в-чувствителни към разходите среди. Когато е включен в кантар за измерване на товарна клетка, той осигурява точни и стабилни показания на теглото, което го прави идеално решение за приложения, които изискват както прецизност, така и достъпност.
Характеристика
1. Специално разработен, за да се интегрира безпроблемно в везната за тегло на клетката приложения, структурата на алуминиевата паралелна греда осигурява висока прецизност, стабилност и постоянна производителност при различни търговски и индустриални задачи за претегляне.
2. Тази динамометрична клетка е оптимизирана за използване в везни с динамометрични клетки настройки, осигуряващи отлична линейност, повторяемост и устойчивост на влияния на околната среда за точно измерване на теглото във времето.
3. Произведена от високо-качествена алуминиева сплав, динамометричната клетка предлага перфектна комбинация от леко тегло, здравина и устойчивост на корозия, което я прави подходяща както за решения за претегляне на закрито, така и за открито.
Основна спецификация
| Диапазон на натоварване | 50кг-2000кг |
| Номинална мощност (mV/V) | 2.0±0.1mV/V |
| Изчерпателна грешка | 0,02% FS |
| Входно/изходно съпротивление (Ω) | 410±15/350±3 |
| Спецификация на дължината на проводника | Φ5.4 *3M Или персонализирани по заявка |
| Метод на окабеляване | Червено --------Възбуда+ Черно--------Възбуда- Зелено-----Сигнал+ Бял -------Сигнал- |
Приложение
В натоварена търговска среда тази алуминиева динамометрична клетка с паралелни лъчи се използва като ключов компонент в везната на динамометричната клетка на гишетата на супермаркетите, където измерва точно теглото на продукта в реално време, осигурявайки правилно ценообразуване и ефективно обслужване на клиентите.
Подробна спецификация
|
Капацитет |
50-2000кг |
Материал |
Алуминий |
|
Номинална мощност (mV/V) |
2.0±0.1 |
Не{0}}линейност |
±0,02%FS |
|
Хистерезис |
±0,02%FS |
Повторяемост |
±0,01%FS |
|
Пълзене (30 минути) |
±0,02%FS |
Нулев баланс |
±1,00% FS |
|
Температурен ефект на нула |
±0,02%FS/10 градуса |
Температурен ефект върху изхода |
±0,02%FS/10 градуса |
|
Входно съпротивление (Ω) |
410±15 |
Изходно съпротивление (Ω) |
350±3 |
|
Изолационно съпротивление |
По-голямо или равно на 5000MΩ |
Напрежение на възбуждане |
5В-10В(Постоянен ток) |
|
Компенсиран температурен диапазон |
-10~+50 градуса |
Работен температурен диапазон |
-20~+60 градуса |
|
Безопасно претоварване |
120% FS |
Разрушително натоварване |
150% FS |
|
Кабел |
Φ 5.4 X 3M Или персонализирани по заявка |
Код на цвета на кабела |
Вход: червено+черно- Изход: зелено+бяло- |

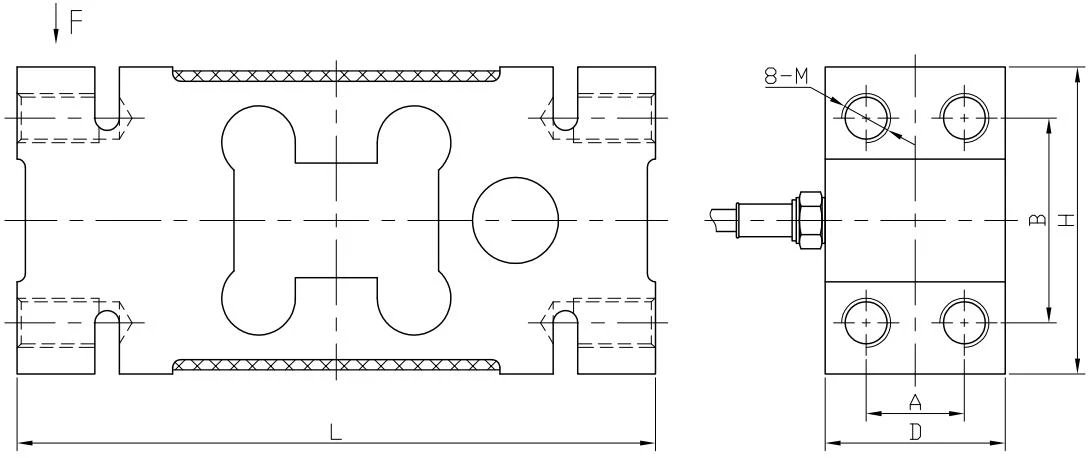

Контурна диаграма

Таблица с конкретни размери
|
Номинално натоварване (кг) |
L |
D |
H |
A |
B |
M |
Максимален размер на платформата |
|
50-200 |
156 |
44 |
75 |
24 |
50 |
M12×1.75 |
600×600 |
|
250-750сек |
146 |
60 |
95 |
36 |
70 |
M12×1.75 |
600×600 |
|
750-2000 |
176 |
76 |
123 |
46 |
95 |
M16×2 |
800×1000 |
