Кратко представяне
Миниатюрният сензор за натоварване е изключително компактно устройство, предназначено да измерва тегло или сила с висока точност в-приложения с ограничено пространство.
Характеристика
1. Прецизен изходен сигнал дори при малки вариации на натоварването, осигуряващ надеждно събиране на данни.
2. Издръжливи, устойчиви-на корозия материали, подходящи за тежки индустриални среди.
3. Миниатюрният сензор за натоварване е съвместим със стандартни системи за събиране на данни за лесно интегриране.
Основна спецификация
| Диапазон на натоварване | 100 кг ~ 5000 кг |
| Номинална мощност (mV/V) | 1,5±10% mV/V |
| Всеобхватна грешка | ±0,05%FS |
| Входно/изходно съпротивление (Ω) | 760± 15/700±5 |
| Спецификация на дължината на проводника | Φ4 X 1,5M Или персонализирани по заявка |
| Метод на окабеляване | Червено --------Възбуда+ Черно--------Възбуда- Зелено-----Сигнал+ Бял -------Сигнал- |
Приложение
Миниатюрният сензор за натоварване се използва в автоматизирано механично оборудване като роботизирани ръце за наблюдение на силата на захващане, предотвратявайки повреда на деликатни компоненти по време на процесите на сглобяване.
Модел ZH-WC101 Подробна спецификация
|
Капацитет |
100 кг ~ 5000 кг |
Материал |
Неръждаема стомана |
|
Номинална мощност (mV/V) |
1.5± 10% |
Не{0}}линейност |
±0,05%FS |
|
Хистерезис |
±0,05%FS |
Повторяемост |
±0,05%FS |
|
Пълзене (30 минути) |
±0 03%FS |
Нулев баланс |
± 1 00%FS |
|
Температурен ефект на нула |
±0,05%FS/ 10 градуса |
Температурен ефект върху изхода |
±0,05%FS/ 10 градуса |
|
Входно съпротивление (Ω) |
760± 15 |
Изходно съпротивление (Ω) |
700±5 |
|
Изолационно съпротивление |
По-голямо или равно на 5000MΩ |
Напрежение на възбуждане |
5V-10V(DC) |
|
Компенсиран температурен диапазон |
- 10~+50 степен |
Работен температурен диапазон |
-20~+60 градуса |
|
Позволено претоварване |
120% FS |
Разрушително натоварване |
150% FS |
|
Кабел |
Φ4 X 1.5M Или персонализирани по заявка |
Код на цвета на кабела |
Вход: червено+черно- Изход: зелено+бяло- |

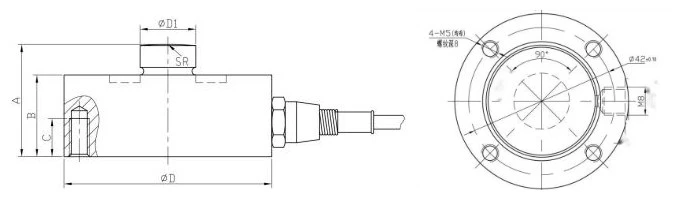

Контурна диаграма
Таблица с конкретни размери
|
Номинален товар(кг) |
D |
D1 |
A |
B |
C |
SR |
M |
|
10 кг ~ 2000 кг |
50 |
16 |
25 |
21 |
8 |
75 |
M5 |
|
5000 кг |
50 |
16 |
25 |
21 |
8 |
75 |
M5 |
