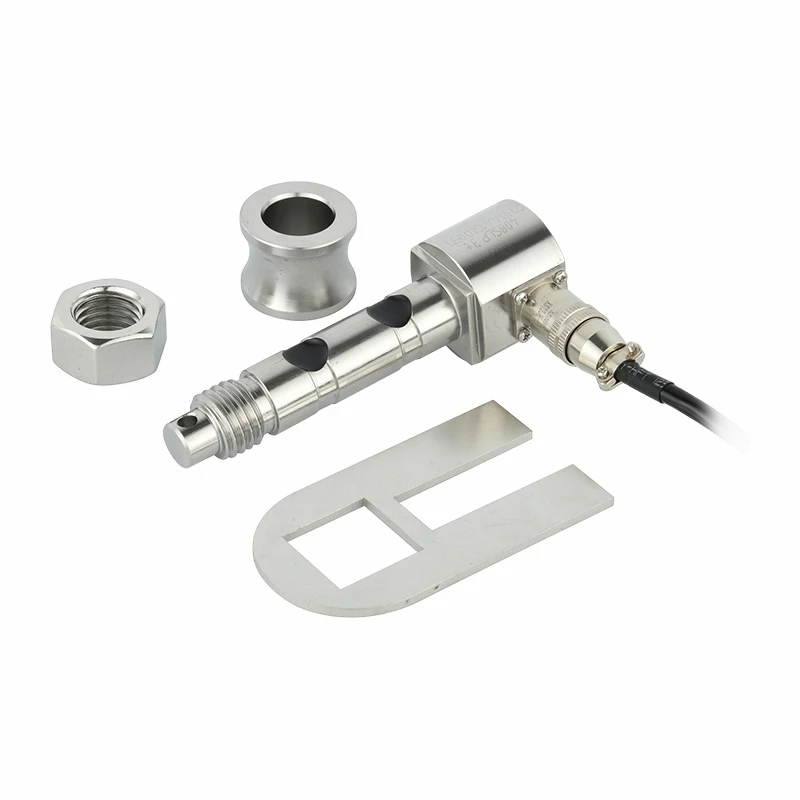

Кратко представяне
Щифтът на динамометричния датчик интегрира прецизен сензорен елемент-базиран-измерител на деформация директно в -здрава щифтова структура, което му позволява да измерва силата по своята ос, докато служи като функционален компонент във връзки като панти, скоби или шарнири. Този дизайн с двойна -целя опростява инсталацията и позволява-получаване на данни за натоварването в реално време в механични системи.
Характеристика
1. Конструкция от неръждаема стомана – Произведен от първокласна неръждаема стомана, щифтът на датчика за натоварване предлага отлична устойчивост на корозия, висока якост на опън и надеждност в агресивни среди като офшорни платформи и химически заводи.
2. Метод на епоксидно запечатване – Вътрешните тензодатчици са капсуловани с помощта на здрава техника за епоксидно запечатване, като ги предпазват от влага, вибрации и механични удари, като същевременно поддържат стабилност на сигнала във времето.
3. Принцип на работа – Въз основа на технологията на тензодатчика с фолио, щифтът на тензометричната клетка открива малки деформации, причинени от приложена сила, преобразувайки ги в пропорционални електрически сигнали за точно и повторяемо измерване.
Основна спецификация
| Диапазон на натоварване | 3t, 5t,12t, 25t, 55t |
| Номинална мощност (mV/V) | 1,4±0,10mV/V |
| Всеобхватна грешка | ±0,025%FS |
| Входно/изходно съпротивление (Ω) | 800±50/700±10 Или персонализирани по заявка |
| Спецификация на дължината на проводника | персонализирани по заявка |
| Метод на окабеляване | Червено --------Възбуда+ Черно--------Възбуда- Зелено-----Сигнал+ Бял -------Сигнал- |
Приложение
Щифтът на динамометричната клетка е внедрен в системи за контрол на процесите на контейнерни кранове, за да осигури непрекъсната обратна връзка за натоварването по време на повдигащи операции, като гарантира безопасни граници на работното натоварване и оптимизира ефективността на обработката на товара.

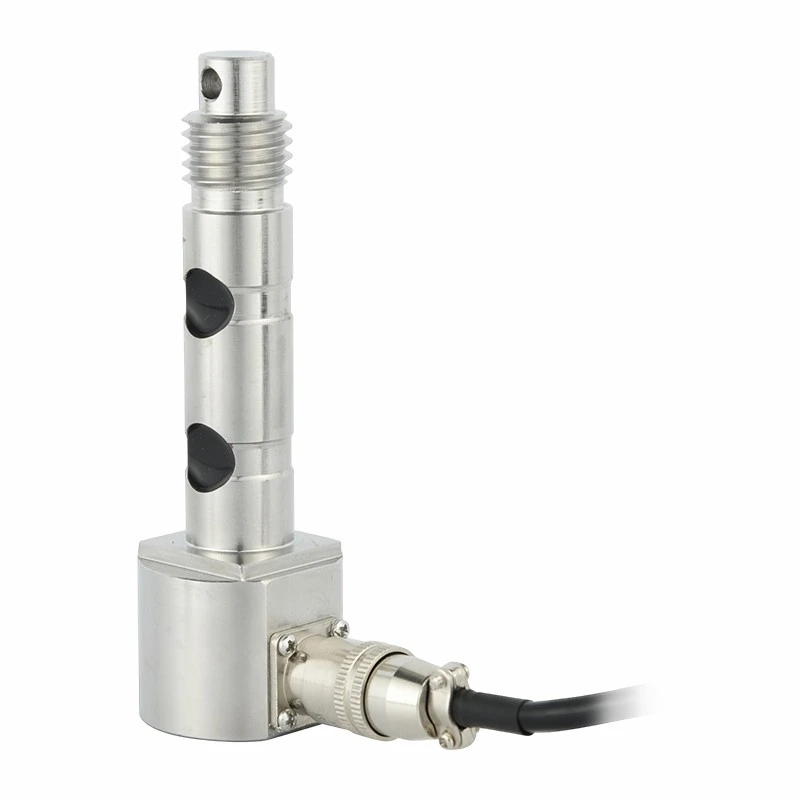

Модел ZH-LPT408 Подробна спецификация
|
Капацитет |
3,5,12,25,55t |
Материал |
неръждаема стомана |
|
Номинална мощност (mV/V) |
1.4±0.10 |
Не{0}}линейност |
±1%FS |
|
Хистерезис |
±0,025%FS |
Повторяемост |
±0,025%FS |
|
Пълзене (30 минути) |
±0,023%FS |
Нулев баланс |
±1%FS |
|
Температурен ефект на нула |
±0,025%FS/10 градуса |
Температурен ефект върху изхода |
±0,020%FS/10 градуса |
|
Входно съпротивление (Ω) |
800±50 Или персонализирани по заявка |
Изходно съпротивление (Ω) |
700±10 Или персонализирани по заявка |
|
Изолационно съпротивление |
По-голямо или равно на 5000MΩ |
Напрежение на възбуждане |
5V-10V(DC) |
|
Компенсиран температурен диапазон |
-10~+50 градуса |
Работен температурен диапазон |
-20~+60 градуса |
|
Безопасно претоварване |
120% FS |
Разрушително натоварване |
200% FS |
|
Кабел |
Или персонализирани по заявка |
Код на цвета на кабела |
Вход: червено+черно- Изход: зелено+бяло- |

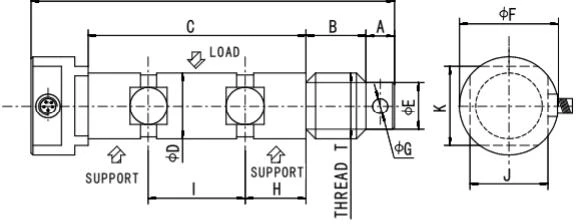

Контурна диаграма
Таблица с конкретни размери
|
Капацитет |
A |
B |
C |
D |
E |
F |
G |
H |
1 |
J |
K |
L |
T |
|
3t |
10 |
16 |
59 |
19 |
13 |
32 |
5 |
16 |
27 |
25 |
26 |
115 |
3/4" tpi UNC |
|
5t |
10.0 |
22.5 |
80 |
25.0 |
19.0 |
42.0 |
5 |
22.0 |
36.0 |
33 |
34 |
142.5 |
1*XB tpi UNC |
|
12 t |
15.0 |
31.5 |
115 |
35.0 |
25.0 |
52.0 |
8.5 |
32.0 |
51.0 |
41 |
42 |
191.5 |
1-3/8 градуса x 6 tpi UNC |
|
25t |
20.0 |
46.0 |
165 |
50.8 |
42.0 |
.63.0 |
11.0 |
46.0 |
73.0 |
54 |
55 |
266.0 |
2*x4,5 tpi UNC |
|
55t |
25.0 |
63.0 |
235 |
70.0 |
62.0 |
88.0 |
15.0 |
65.0 |
105.0 |
74 |
75 |
358.0 |
2-3/4 градуса x 4 tpi UNC |
