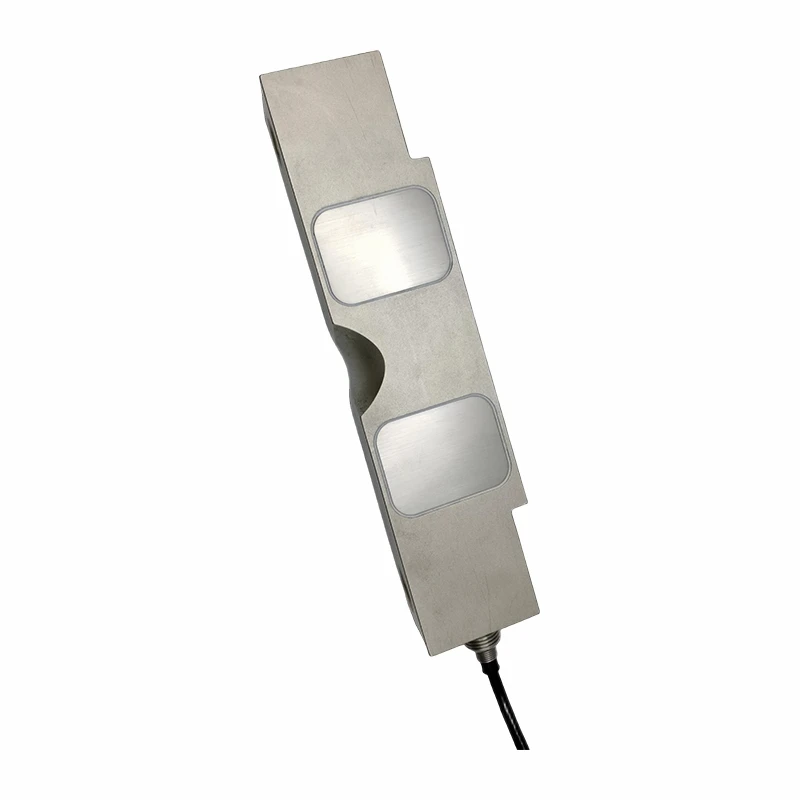

Кратко представяне
Този тип динамометрична клетка използва тензодатчици на своите срязващи греди за откриване на вертикални натоварвания и преобразуването им в електрически сигнали, което я прави ключов компонент в везната за везни за камиони и широко използвана в везни за камиони, претегляне на силози и големи платформени везни.
Характеристика
1. Изработена от легирана стомана с висока-якост, динамометричната клетка с двоен-край срязваща греда предлага превъзходна издръжливост и устойчивост на корозия, което я прави много надеждна в системи за везни за камиони, изложени на тежки среди.
2. Конструкцията от легирана стомана подобрява структурната твърдост и устойчивост на умора, позволявайки на тензометричната клетка с двоен-край срязваща греда да поддържа точността на измерване при дългосрочна-използване в взискателни приложения на тензометрични клетки за камиони.
3. С отлични механични свойства, легираната стомана позволява на динамометричната клетка с двоен край-на срязваща греда да издържа на тежки ударни натоварвания и условия на претоварване, осигурявайки стабилна работа в здрави инсталации на динамометрична клетка за камион.
Основна спецификация
| Диапазон на натоварване | 10-75klb |
| Номинална мощност (mV/V) | 3,0±0,01mV/V |
| Изчерпателна грешка | 0.03% |
| Входно/изходно съпротивление (Ω) |
700±10Или персонализирани по заявка/700±5 |
| Спецификация на дължината на проводника |
Φ6 X 10m Или персонализирани по заявка |
| Метод на окабеляване | Червено --------Възбуда+ Черно--------Възбуда- Зелено-----Сигнал+ Бял -------Сигнал- |
Приложение
В селскостопански и хранително-вкусови предприятия динамометричната клетка с двоен край -с режеща греда служи като жизненоважна част както от динамометрични клетки за претегляне, така и от везни за камиони за прецизно измерване на насипно зърно, фураж или течни съставки по време на операции за съхранение и дозиране.
Модел ZH-DS3 Подробна спецификация
|
Капацитет |
10-75klb |
Материал |
Легирана стомана |
|
Номинална мощност (mV/V) |
3.0±0.01 |
Не{0}}линейност |
±0,03%FS |
|
Хистерезис |
±0,05%FS |
Повторяемост |
±0,02%FS |
|
Пълзене (30 минути) |
±0,03%FS |
Нулев баланс |
±1,00% FS |
|
Температурен ефект на нула |
±0,03%FS/10 градуса |
Температурен ефект върху изхода |
±0,03%FS/10 градуса |
|
Входно съпротивление (Ω) |
700±10 Или персонализирани по заявка |
Изходно съпротивление (Ω) |
700±5 |
|
Изолационно съпротивление |
По-голямо или равно на 5000MΩ |
Напрежение на възбуждане |
5V-10V(DC) |
|
Компенсиран температурен диапазон |
-10~+50 градуса |
Работен температурен диапазон |
-20~+60 градуса |
|
Безопасно претоварване |
120% FS |
Разрушително натоварване |
150% FS |
|
Кабел |
Φ6 X 10M Или персонализирани по заявка |
Код на цвета на кабела |
Вход: червено+черно- Изход: зелено+бяло- |
Контурна диаграма
Таблица с конкретни размери
|
Номинален товар (klb) |
L |
A |
B |
C |
D |
E |
G |
H |
I |
J |
K |
|
10-25 |
197.0 |
49.3 |
35.0 |
127.0 |
165.0 |
43.2 |
19.0 |
18.0 |
43.4 |
47.5 |
22.9 |
|
40 |
260.4 |
62.0 |
49.0 |
162.4 |
216.0 |
53.4 |
25.4 |
20.6 |
50.0 |
59.4 |
28.5 |
|
50-75 |
260.4 |
74.7 |
49.0 |
162.4 |
216.0 |
67.3 |
25.4 |
27.0 |
62.0 |
72.1 |
35.0 |
